ZOOM LIVE TRAK L-20R

Trong hiệu suất trực tiếp của bạn, ghi lại 20 kênh cộng với kết hợp âm thanh nổi trực tiếp vào thẻ SD, sau đó chuyển các bản nhạc của bạn sang DAW để chỉnh sửa cuối cùng.



* Hiệu ứng, EQ, quá mức, giao diện âm thanh và chế độ fader AF không khả dụng ở 96 kHz.
Với sáu đầu ra màn hình độc lập, L-20R
cho phép các nhạc sĩ tạo ra bản phối tùy chỉnh của riêng họ.

Một đầu ra chuyên dụng cho phép kỹ sư FOH dễ dàng
chuyển đổi giữa việc giám sát hỗn hợp chính và phụ.

* Tương thích với tất cả các mẫu iPad Air, iPad Mini 2 trở lên, iPad Pro và iPad (2017), chạy iOS 10.3.3 trở lên.
Nhớ lại cảnh
Với tính năng Thu hồi cảnh của LiveTrak L-20R, bạn có thể ngay lập tức nhớ lại tới chín cảnh khác nhau với các pha trộn màn hình, cài đặt EQ, hiệu ứng và hơn thế nữa.
Giao diện âm thanh mạnh mẽ
L-20R là giao diện âm thanh USB 22 trong / 4 ra. Định tuyến đầu vào tới bất kỳ DAW, phần mềm phát trực tuyến hoặc thiết bị iOS * Mạnheven trong khi ghi vào thẻ SD.

* Yêu cầu bộ chuyển đổi Apple Lightning sang USB Camera.

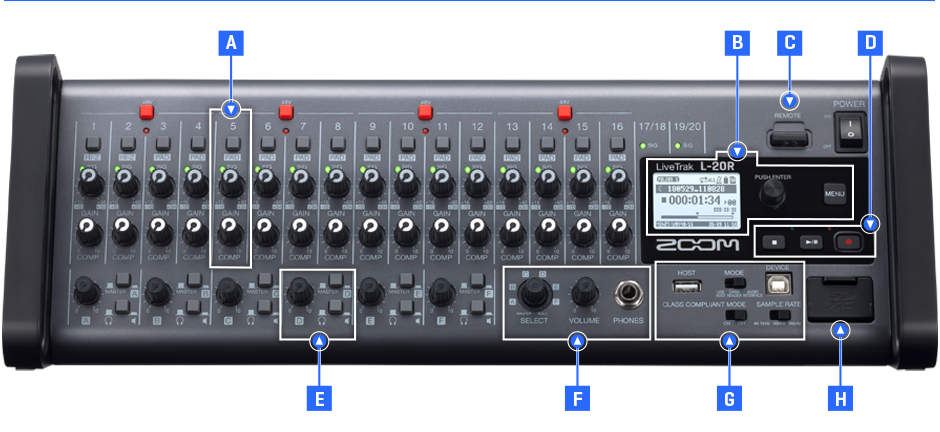

  Dải kênh
16 đầu vào đơn âm bao gồm nén một nút và điều khiển khuếch đại. Ở mức -128 dBu EIN với mức tăng đầu vào tối đa +60 dB, L-20R được trang bị các tiền khuếch đại yên tĩnh và tiên tiến nhất của chúng tôi.

 Điều hướng và hiển thị
Núm xoay mã hóa và màn hình LCD sáng, có đèn nền cho phép bạn truy cập menu trực quan để tạo dự án mới, gọi lại các dự án trước đó và tùy chỉnh cài đặt máy ghi âm của bạn.

 Bộ điều hợp Bluetooth
BTA-1 đi kèm kết nối iPad chính với L-20R. Các iPad khác kết nối với chủ thông qua wifi.

 Kiểm soát vận chuyển và Overdub
Điều khiển vận chuyển bao gồm Ghi, Phát / Tạm dừng và Dừng. Tính năng overub cho phép bạn ghi lại các bản nhạc bổ sung cho dự án hiện tại của bạn.

 Sáu tùy chọn hỗn hợp màn hình tùy chỉnh
và chế độ tai nghe cho phép bạn thiết kế hỗn hợp tùy chỉnh cho cả bản gốc và màn hình ngoài. Đối với mỗi đầu ra, dễ dàng chuyển đổi giữa đầu ra tai nghe mạnh mẽ và đầu ra đường cân bằng cho màn hình trong tai và màn hình.

 Đầu ra tai nghe cho FOH Đầu ra
tai nghe chuyên dụng cho nhà trước cho phép kỹ sư giám sát bất kỳ bản phối phụ tùy chỉnh nào cũng như bản phối chính hoặc bản nhạc độc tấu.

 Cổng USB
L-20R có tính năng kết nối USB để truyền tệp hoặc sử dụng làm giao diện âm thanh.

 Thẻ SD
Ghi tối đa 512GB âm thanh vào thẻ SD.

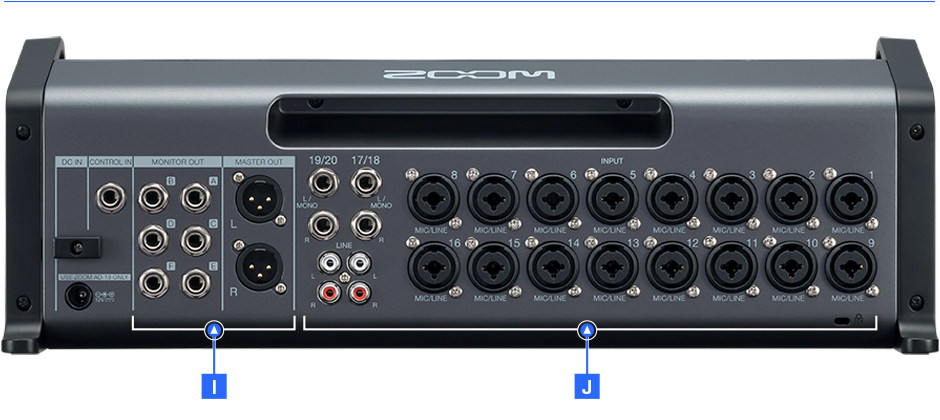

 Màn hình tùy chỉnh và đầu ra chính
Màn hình ra cho phép tối đa sáu hỗn hợp màn hình có thể tùy chỉnh. Ngoài ra, còn có Master Out bên trái và bên phải.

 Kết nối rộng
Các đầu vào kết hợp của L-20R hỗ trợ các kết nối XLR hoặc inch inch. Kênh 1-2 cung cấp đầu vào Hi-Z cho guitar điện hoặc bass. Các kênh 17/18 và 19/20 có kết nối dòng TS cho bàn phím và các thiết bị âm thanh khác, cũng như đầu vào RCA.

• SPECS
• NUMBER OF INPUT AND OUTPUT CHANNELS
• Inputs:
• Mono (MIC/LINE): 16
•
Stereo (LINE): 2
• Outputs:
• MASTER OUT: 1

• MONITOR OUT: 6

• PHONES : 1
• INPUTS 1-16
• Mono (MIC/LINE) :
• Type: XLR/TRS combo jacks (XLR: 2 HOT, TRS: TIP HOT)
• Input gain
•
PAD OFF: +16 – +60dB

• PAD ON: − 10 – +34 dB
•
Hi-Z ON: +6 – +50 dB
• Input impedance

• XLR: 3 k Ω

• TRS: 10 k Ω /1 M Ω (when Hi-Z ON)


• Maximum input level
•
PAD OFF: 0 dBu (at 0 dBFS)
•
PAD ON: +26 dBu (at 0 dBFS)
• Phantom power
•
+48 V
• Stereo (LINE) :
• Type: TS phone/RCA pin (unbalanced) jacks
• Maximum input level : +10 dBu
• OUTPUTS
• MASTER OUT :
• Type: XLR jacks (balanced)
•
Maximum output level :+14.5 dBu

• Output impedance: 100 Ω
• MONITOR OUT A–F (with balanced output) connected to monitor speakers :
• Type: TRS phone jacks (balanced)

• Maximum output level: +14.5 dBu

• Output impedance: 100 Ω
• MONITOR OUT A– F (with unbalanced output) connected to headphones:
• Type: Standard stereo phone jacks

• Maximum output level: 42 mW + 42 mW at 60 Ω

• Output impedance: 100 Ω
• PHONES :
• Type: Standard stereo phone jacks

• Maximum output level: 42 mW + 42 mW at 60 Ω

• Output impedance: 100 Ω
• BUSES
• MASTER:
• 1
• MONITOR:
• 6
• SEND EFX:
• 2
• CHANNEL STRIP
• COMP:
• LOW CUT:
• 40–600 Hz, 12dB/OCT
• EQ:
• HIGH: 10 kHz, ± 15 dB, shelving

• MID: 100 Hz – 8 kHz, ± 15 dB, peaking

• LOW: 100 Hz, ± 15 dB, shelving
• LEVEL METERS
• Level segments:
• 12
• SEND EFFECTS
• Effects:
• 20 types
• EFX 1
•
Hall 1 (Reverb)
• Hall 2 (Reverb)

• Room 1 (Reverb)

• Plate (Reverb)
Church (Reverb)
•
DrumAmb (Reverb)
•
GateRev (Reverb)
•
Vocal 1 (Delay + Hall Reverb)

• Vocal 2 (Delay + Mono Reverb)

• Vocal 3 (Delay + Plate Reverb)
• EFX 2

• Hall 3 (Reverb)

• Room 2 (Reverb)
•
Spring (Reverb)

• Delay (Delay)

• Analog (Delay)

• P-P Dly (Delay)

• Vocal 4 (Delay + Room Reverb)

• Chorus 1 (Stereo Chorus)

• Chorus 2 (Mono Chorus)

• Cho+Dly (Chorus + Delay)
• RECORDER
• Maximum simultaneous recording tracks:
• 22 at 44.1/48/96 kHz
• Maximum simultaneous playback tracks:
• 20
• Recording format & Sample Rates:
• WAV 44.1/48/96 kHz, 16/24-bit, mono/stereo
• Recording media:
• 4 GB – 32 GB SDHC cards (Class 10 or higher)
•
64 GB – 512 GB SDXC cards (Class 10 or higher)
• AUDIO INTERFACE
• 44.1/48 kHz:
• Recording: 22 channels

• Playback: 4 channels
• Bit depth:
• 24-bit
• Interface:
• USB 2.0
• SYSTEM REQUIREMENTS FOR AUDIO INTERFACE MODE
• Windows:
• OS： Windows® 7 SP1 or later / 8.1 / 10 (32bit/64bit)

• CPU:  Intel® Core i3 or faster*
USB: USB 3.0/USB 2.0**
• * Operation is not guaranteed with CPUs from Atom, Celeron or Pentium series or CPUs made by AMD.

• ** Only USB host controllers with Intel Chipsets are supported. Operation is not guaranteed when used with USB hubs or expansion cards.
• Mac:
• OS： Mac® OS X 10.11 / 10.12 / 10.13 / 10.14
•
CPU: Intel® Core i3 or faster
USB: USB 3.0/USB 2.0*
• * Operation is not guaranteed when used with USB hubs or expansion cards.
• iPhone/iPad:
• OS： iOS 9 / 10 / 11
• * Apple Lightning-to-USB Camera Adapter required.
• CARD READER
• Class:
• USB 2.0 High Speed
• USB HOST
• Class:
• USB 2.0 High Speed
• Sampling frequency:
• 44.1/48/96 kHz
• Frequency characteristics:
• 44.1 kHz: −1.0 dB, 20 Hz – 20 kHz
96 kHz: −3.0 dB, 20 Hz – 40 kHz
• Equivalent input noise:
• Actual measurements: −128dB EIN (IHF-A) at +60dB/150Ω input
• Display:
• LCD with backlight (128×64 resolution)
• Power:
• AD-19 AC adapter (DC12V 2A)
• Power consumption:
• 24 W maximum
• External dimensions:
• 438 mm (W) × 158.2 mm (D) × 151.7 mm (H)
• Weight (main unit only):
• 2.49 kg
